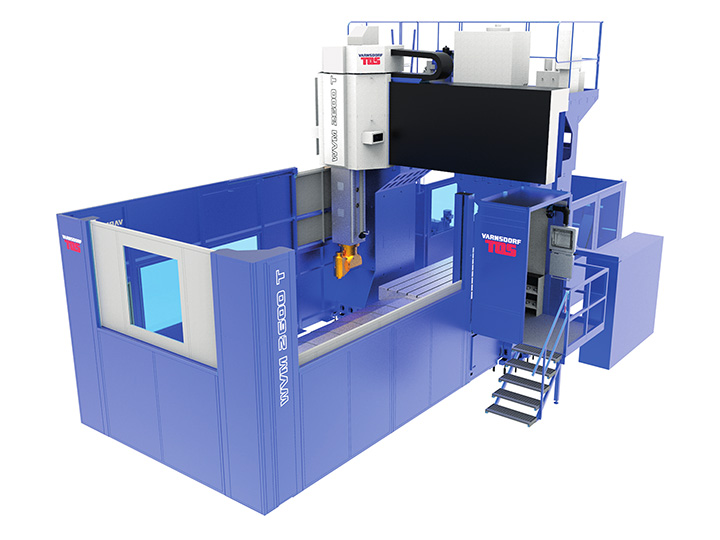

WVM 2600 T

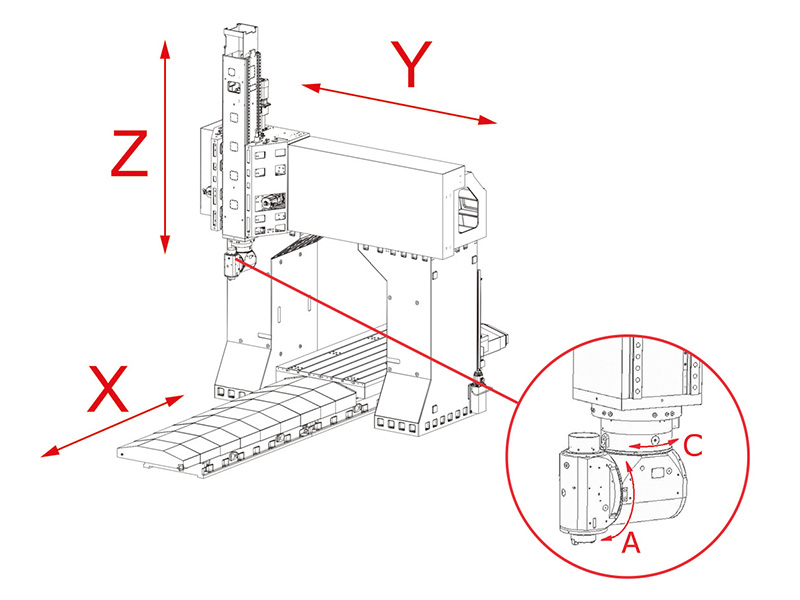

X 、Y、Z軸的驅動
所有線性軸都采用獨立的電氣控制。
Z軸驅動采用帶預壓螺母的滾珠絲杠來傳動。

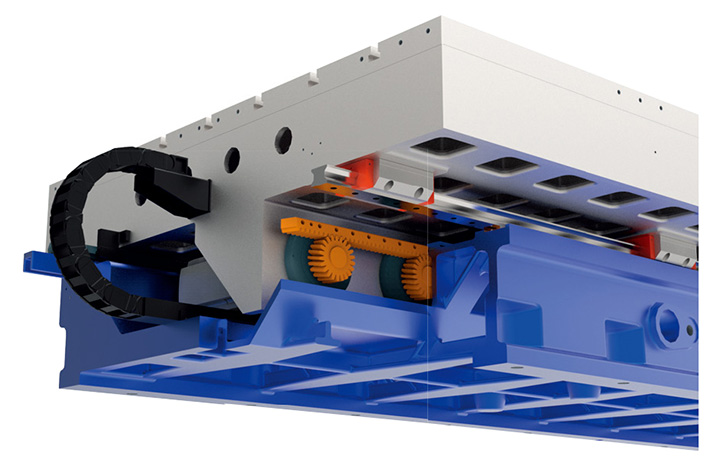

X,Y軸采用帶有主從消隙機構的齒輪齒條傳動。

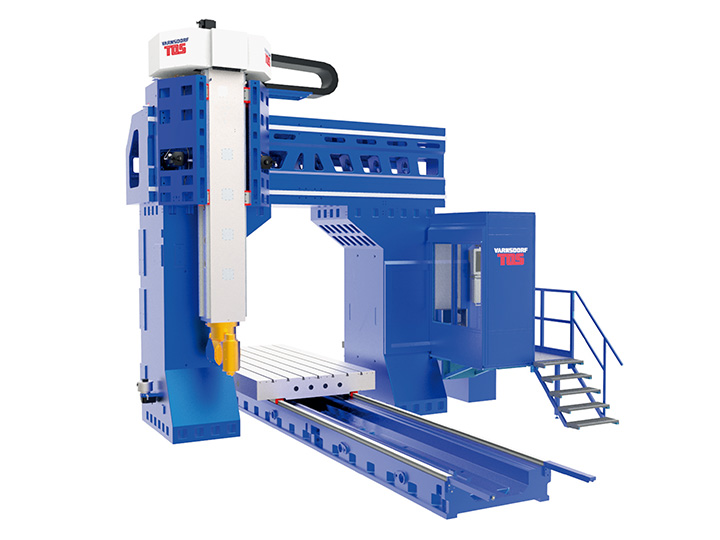

機床結構
包括帶可移動工作臺的床身,主軸箱在龍門架上移動,共兩個立柱。所有部件都設計成優尺寸的高剛性鑄鐵件。
移動部件的導軌
X、Y和Z線性軸采用線性滾柱導軌。床身導軌采用伸縮護罩來防護。橫梁的導軌采用折疊風琴式護罩來防護。

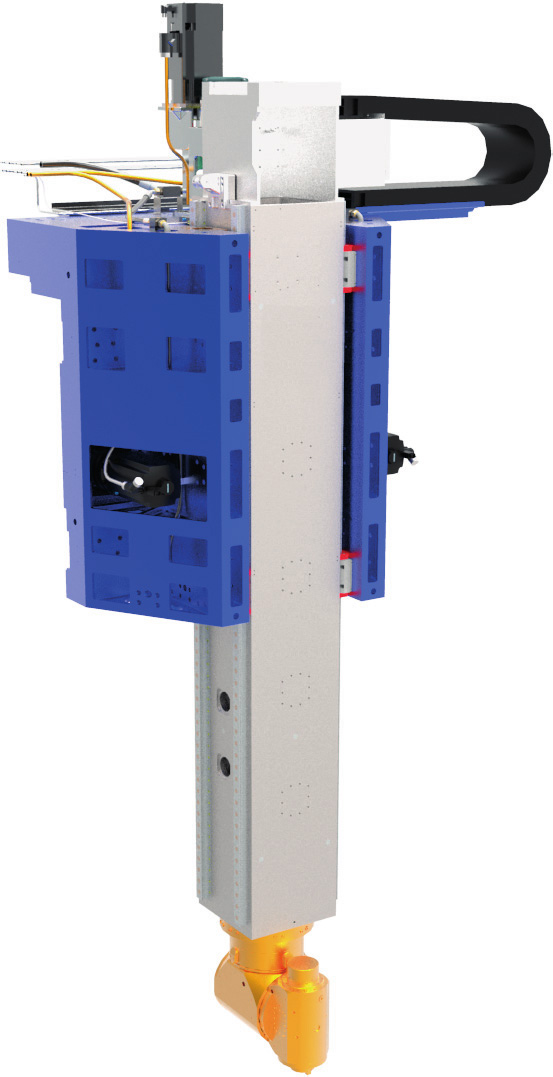

主軸箱
主軸箱箱體采用高剛性球墨鑄鐵鑄造,裝配在鑄鋼件的橫梁上。主軸傳動驅動采用強大的電機通過自動變速的兩級齒輪箱來傳動。
平衡系統
滑枕重量采用獨立液壓?jiǎn)卧刂频纳炜s液壓缸來調整。

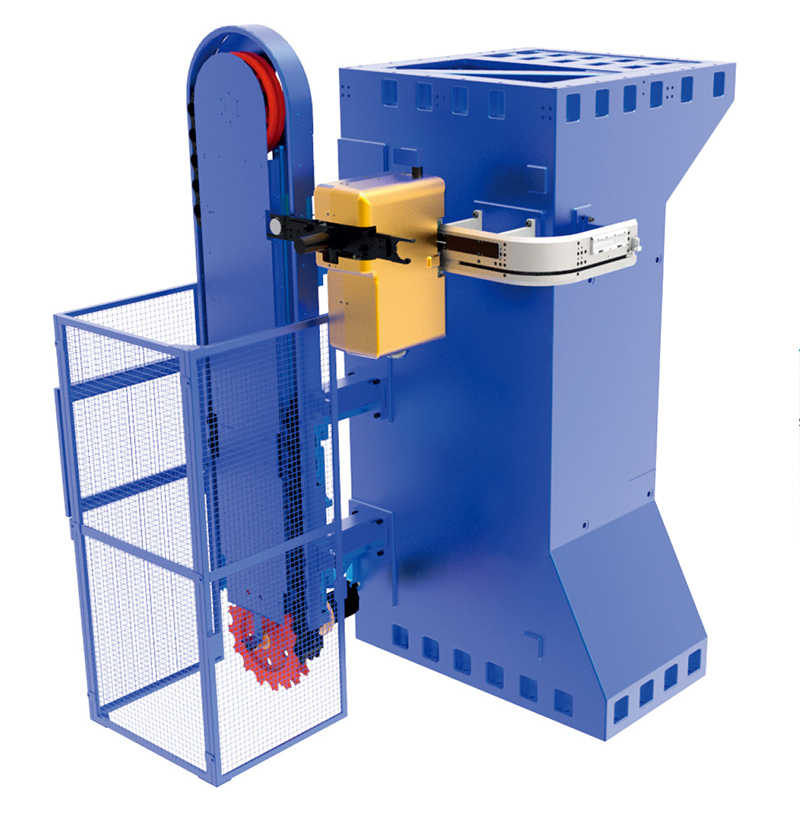

自動刀具交換系統
包括刀庫,換刀機械手和換刀臂同時可以針對附件銑頭進行自動換刀。
機床配置
• 機床配置集成式正交萬能銑頭
• 機床配置刀庫系統
• 機床配置自動銑頭交換系統
• 機床配置五軸連續控制(X、Y、Z、C、A)

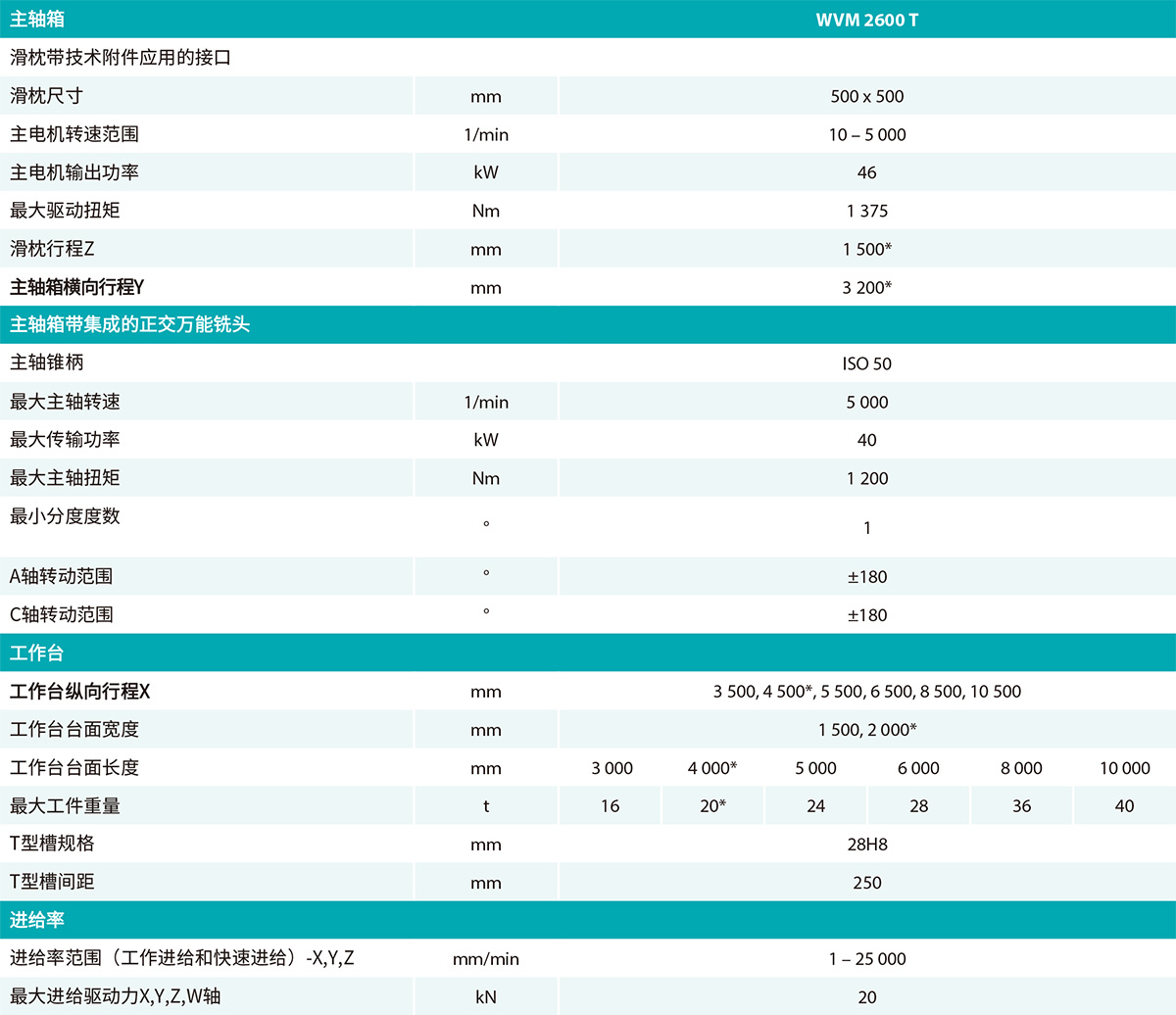

技術參數
