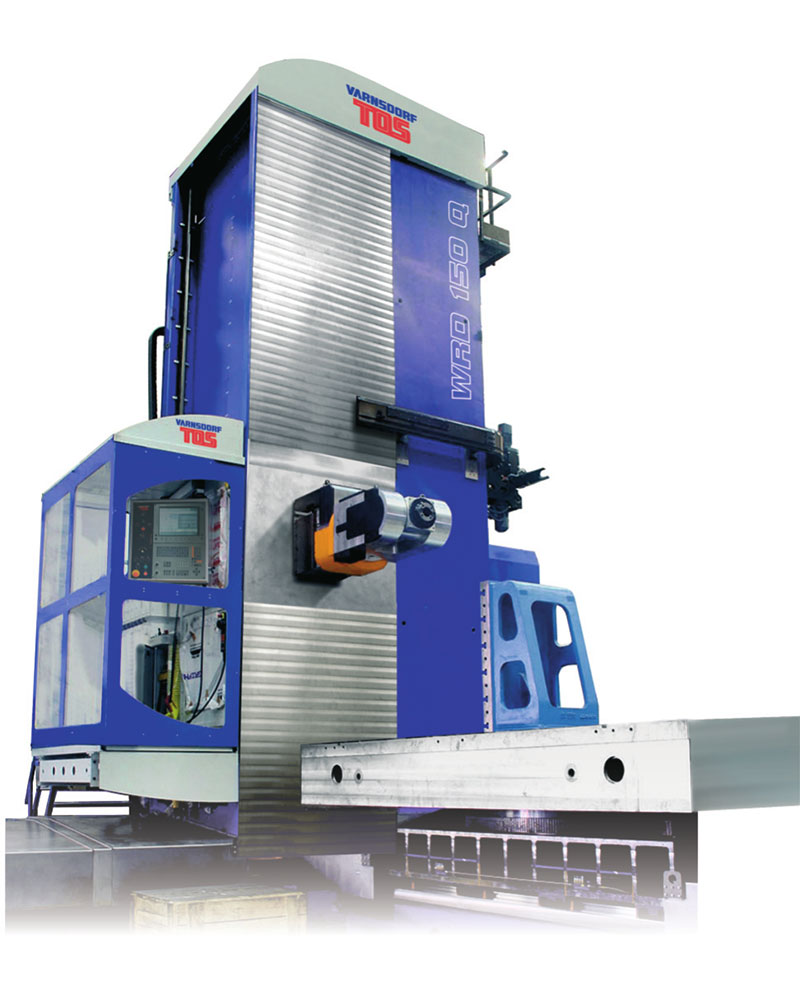

WRD 130/150/160 (Q) 鏜銑床


       WRD130/150/160鏜銑床是以技術和結構設計,可配置一系列的技術裝備,拓展了機床的應用潛能。

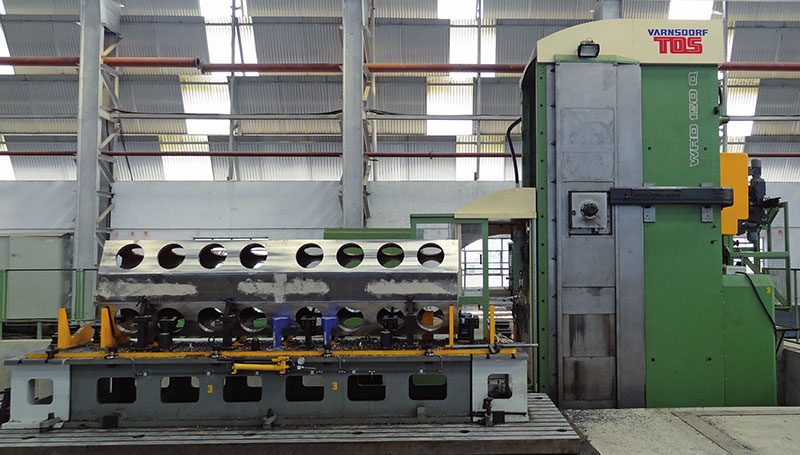

       機床設計用于精密的鉆、鏜、銑削和螺紋加工等,適用于大型和重型的鑄鐵鑄鋼和鋼結構等材質的工件。
       機床可配置各種或多個工作臺,如固定平臺,回轉工作臺和角度工作臺等。

機床配置
       • 機床不帶自動換刀系統的基本設計版本
       • 機床帶自動換刀系統的版本
       • 機床鏜軸直徑為130mm
       • 機床鏜軸直徑為150mm
       • 機床鏜軸直徑為160mm

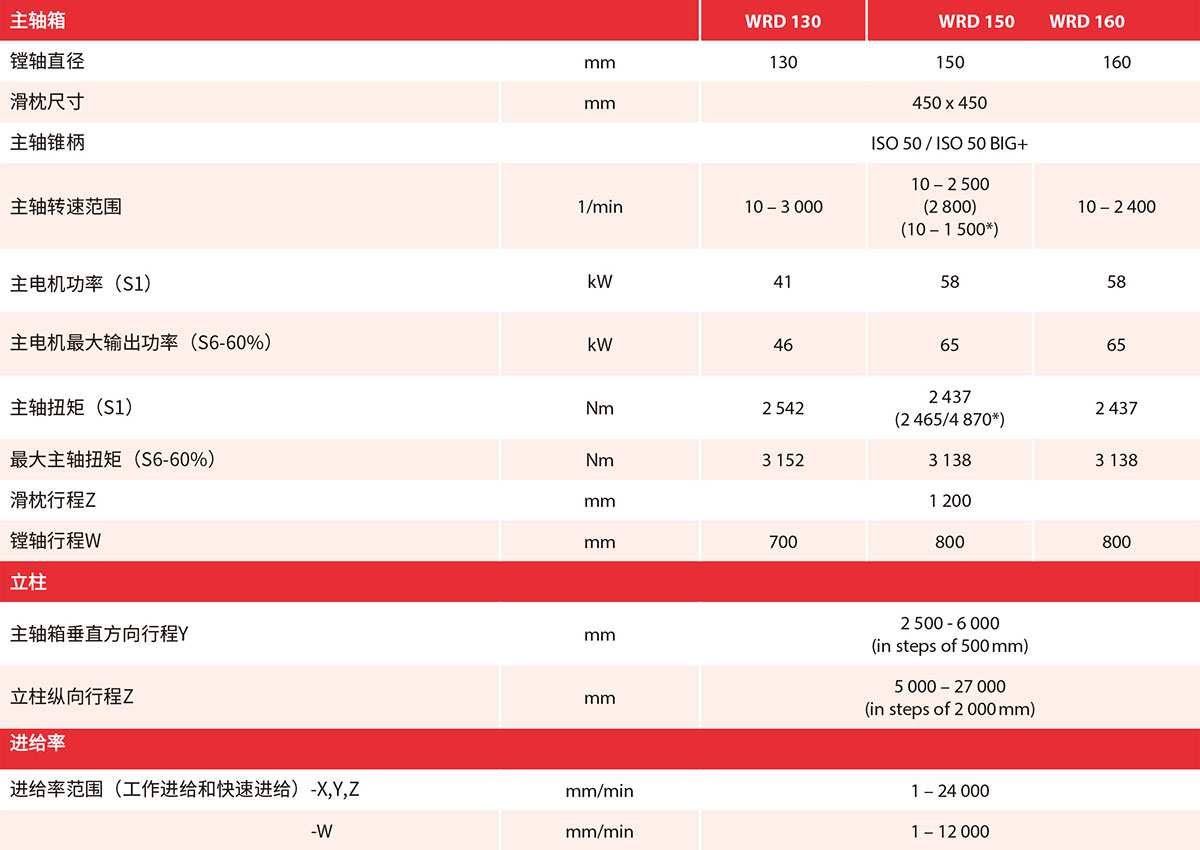

技術參數
*這個選項適用于銑軸驅動平旋盤,Nmax = 1 500rpm,鏜軸扭矩是2465Nm,銑軸扭矩是≤4870Nm。

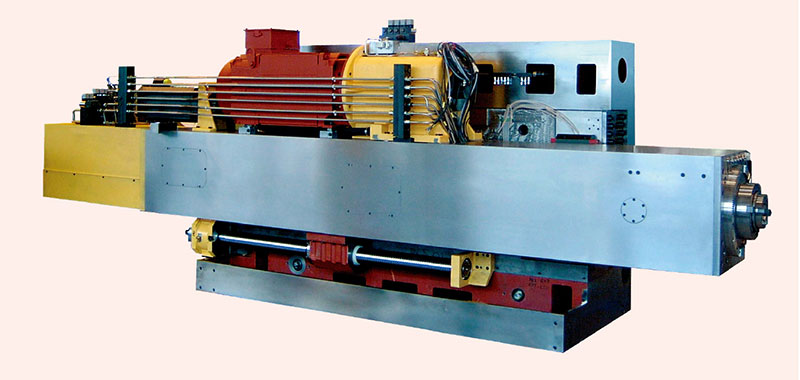

主軸箱
主要部分采用球墨鑄鐵鑄造,像其它部件一樣,滑枕裝配在L型溜板上,該單元可以對滑枕進行自動實時的變形補償。
主軸箱重量平衡:主軸箱的重量采用伸縮液壓缸來平衡,需要小的橫向移動力,來降低加工過程中的損耗。
滑枕擾度變形補償:該補償系統是道斯公司的技術,它通過一個特制的機電系統來進行實時有效的自動補償。

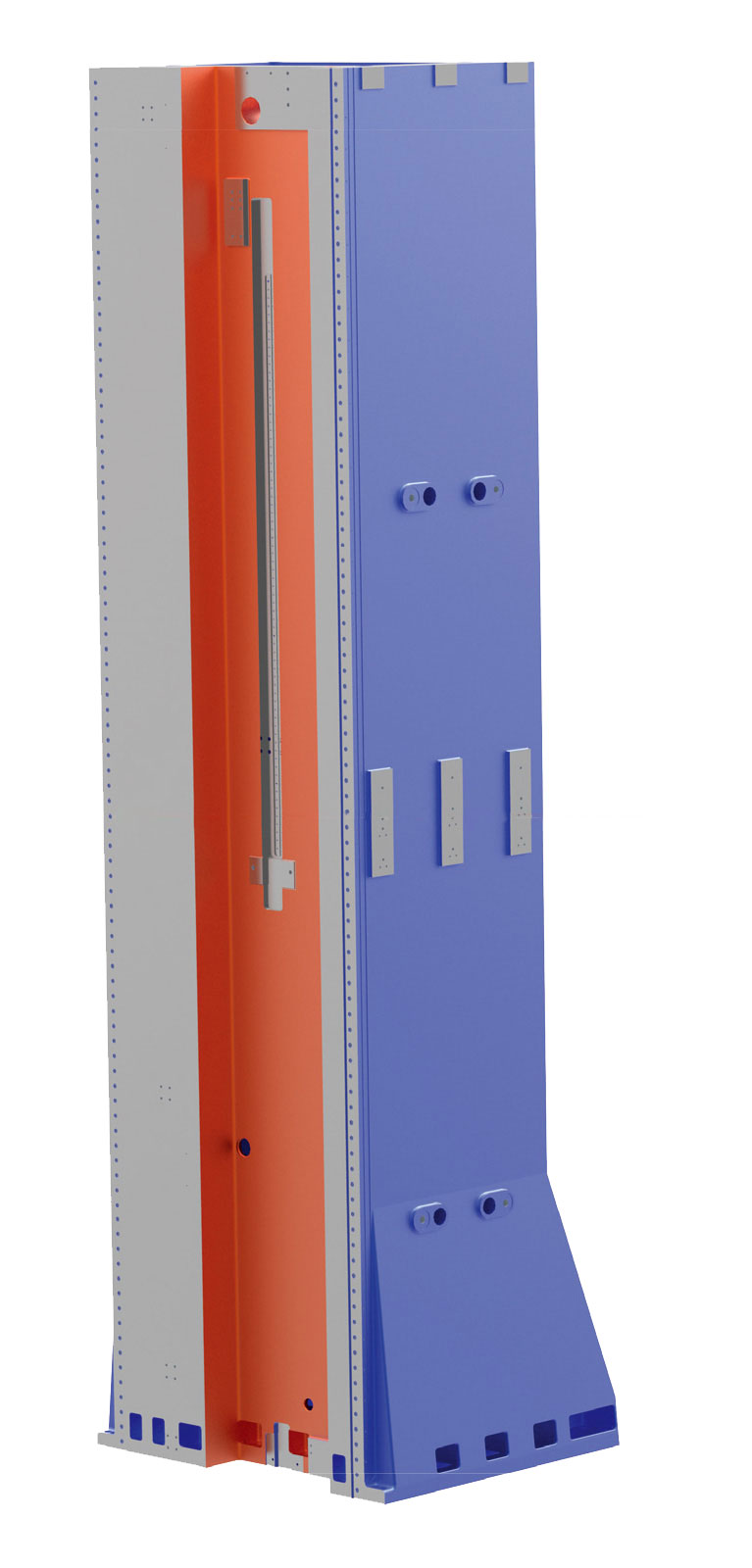

    立柱
立柱采用高剛性尺寸的灰色鑄鐵鑄造而成。
帶滑枕的主軸箱在立柱上的兩根線性導軌上移動。
立柱上主要配置滾珠絲杠,Y軸驅動系統和用于主軸箱重量平衡系統的伸縮液壓缸。

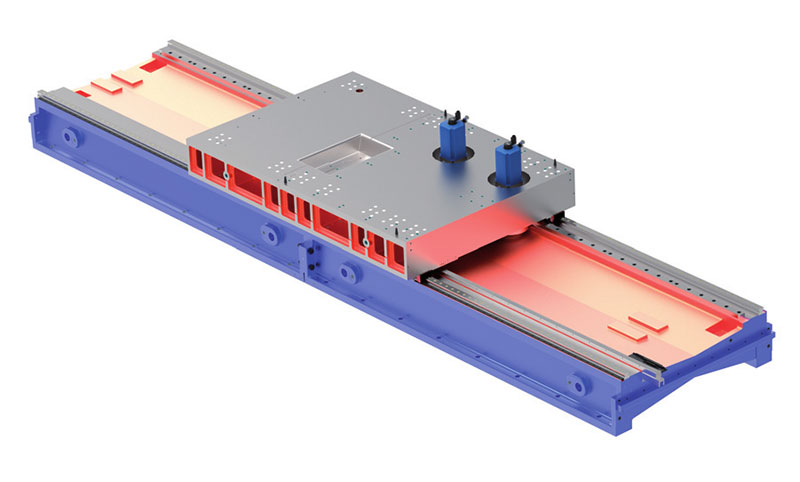

移動部件的導軌
所有移動部件的線性導軌都采用帶預壓的滾柱式線性導軌(主軸箱導軌,立柱導軌,溜板的導軌)。

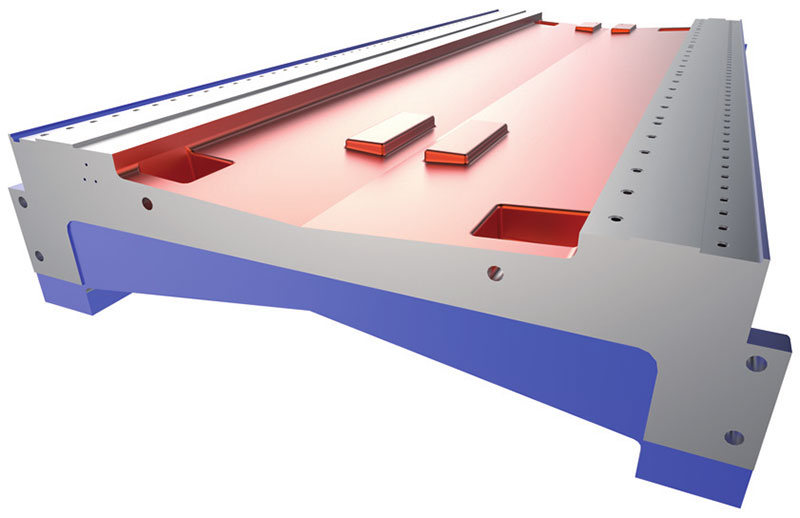

床身的導軌都采用伸縮護罩來防護。
立柱導軌采用鋼板防護著整個主軸箱的活動區域。
    移動部件的移動和固定

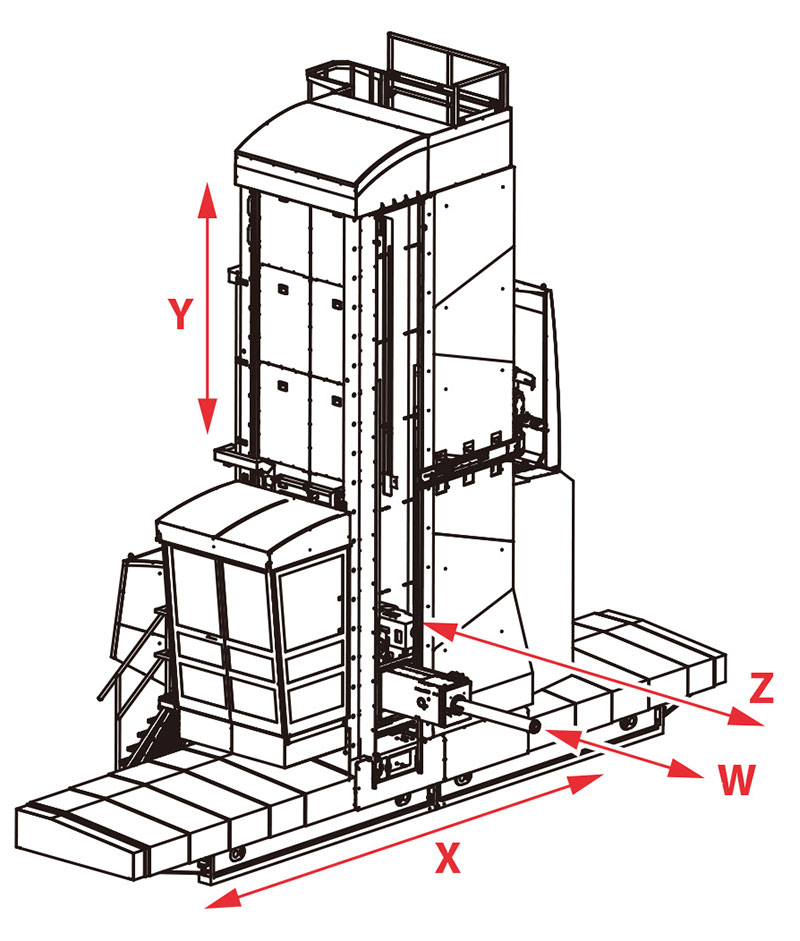

所有四軸(X,Y,Z,W)都配置獨立的數控控制的伺服驅動系統。
Y,Z,W軸采用帶預緊螺母的滾珠絲杠傳動,X軸采雙伺服電機驅動。X軸的齒輪齒條傳動系統帶主從消隙機構。
